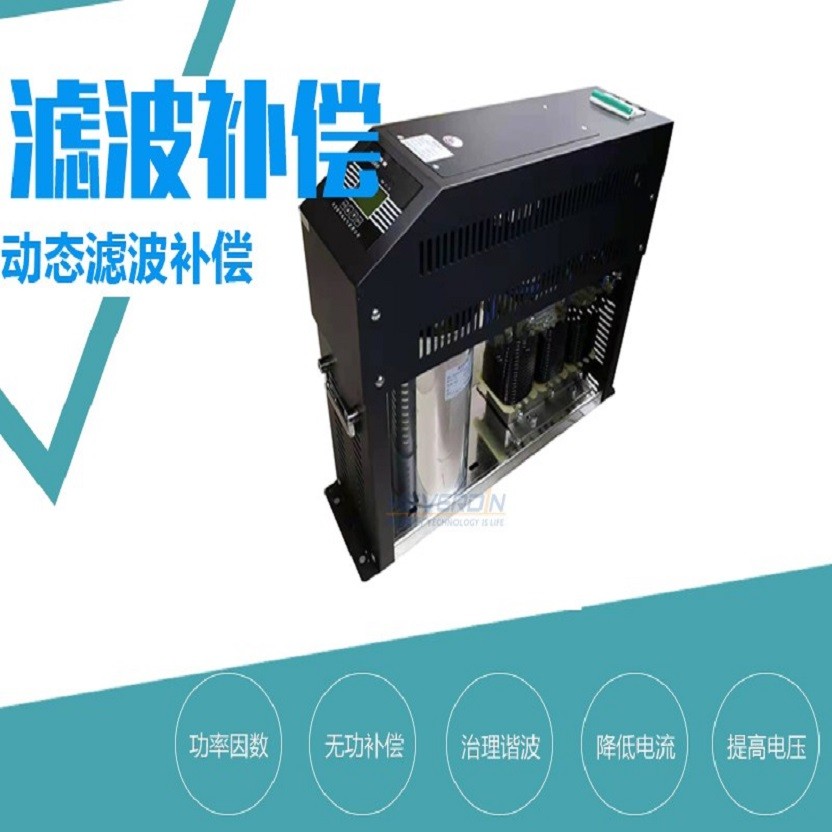

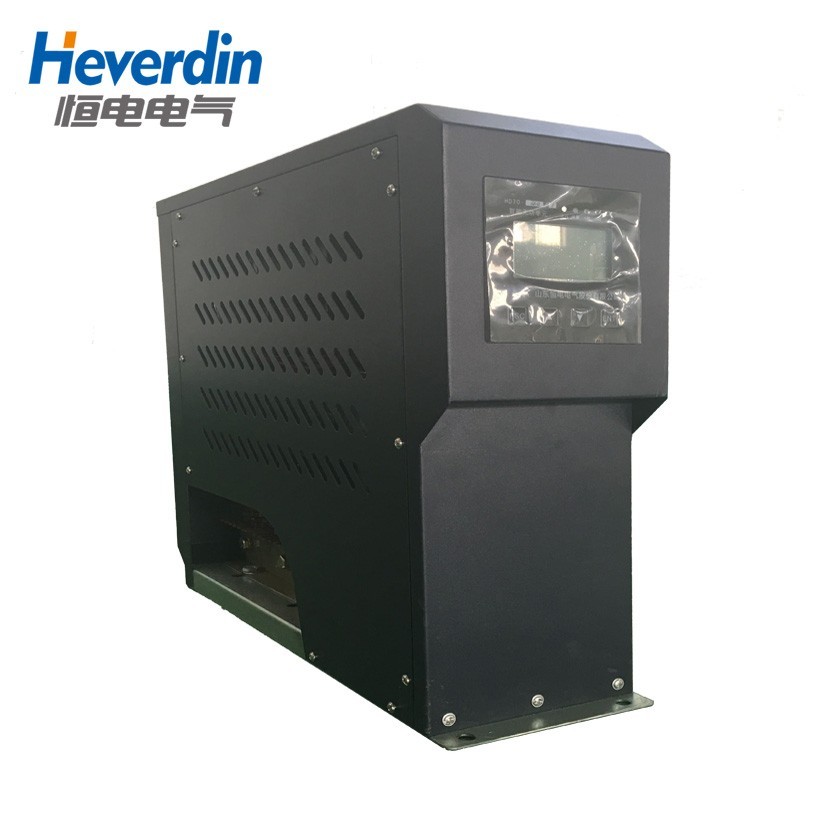

產品概述

HD70智能濾波補償模塊是將電容、電抗及投切控制電路集成在一個單元內，采用最新的數字過零投切及自組網技術，實現無功補償柜的模塊式裝配和運行，實現無功補償?shù)闹悄芑?、?shù)字化、模塊化。

HD70智能濾波補償模塊工作穩定、使用方便，維護簡便，具有過零投切，自保護，集測量、狀態監視、溫度監測、網絡通訊，自動確定主控制單元，聯機運行等功能，是低壓電力無功自動補償技術的重大突破，可靈活使用于低壓無功補償?shù)母鞣N場合。改變了傳統無功自動補償設備的結構模式，具有結構簡潔、生產簡易、高性能、維護簡便等多項優點。
多組HD70智能無功單元可以通過簡單接線而組成無功補償柜。

技術特點

采用高品質工業型低壓濾波電力電容器，安全性高，無泄漏，整體阻燃，綠色環保；

采用同步數字同步開關過零投切技術，技術先進，100萬次無故障投切，高可靠性；

能有效抑制對電容有危害的高次諧波和涌流，抑制3～13次及以上諧波效果明顯；

模塊化結構，組合靈活，擴容方便，安裝簡單，便于維護；

智能網絡，自組網，可自動選定主控制單元；

485通訊接口可以接入后臺計算機，進行配電綜合管理；

液晶中文顯示，操作簡單，維護方便，利于現場故障查找；

內置SH防暴器及溫控裝置，提高嚴重諧波場合下運行可靠度；

故障在線自動診斷，提高可維性、減小故障處理難度；

實時諧波測量，在諧波過大的情況下對電容器進行保護；

工廠化針對電容、電抗及投切開關與控制電路匹配選型，兼容性好，可靠性高。

功能特點

技術參數

工作原理

HD70智能濾波補償模塊由MCU智能組件、同步投切開關電器組件、電流采樣組件，低壓電力電容器、干式串聯電抗器和HMI等部件組成。通過精密互感器和溫度傳感器實時進行電流取樣，溫度信號取樣，當監測到系統中需進行無功補償時，由MCU智能組件發出命令，協同控制同步開關投入電力電容進行動態無功補償。
