工業化發展伴隨大量非線性及沖擊負荷接入電網，這些負荷引起的電能質量問題嚴重的影響電網運行的安全性，對電網中的其它電力用戶設備形成潛在危害，同時引起大量電能損失，造成資源浪費。為了限制此類負荷對電網的影響，建立一個清潔的綠色電網，為廣大電力用戶提供干凈的電力能源，國家頒布了系列電能質量標準，以此作為評價工業用戶接入電網引起的電能質量問題*低要求的依據，并制定了相應的獎懲規定強制工業用戶執行電能質量標準。由此，工業用戶負荷接入電網引起的電能質量問題必須進行治理。

1.電能質量問題及危害

工業典型非線性負荷和沖擊負荷包括電爐、軋機、電氣化鐵路牽引電機以及大量的電力電子設備。由這些負荷引起的主要電能質量問題包括諧波電流、電壓畸變、電壓波動、電壓閃變、三相電壓不平衡。對于電網比較薄弱的地區，大的沖擊負荷可能會引起電網頻率和電壓偏差的問題。功率因數雖然沒有歸于電能質量的問題，但是也是供電部門對工業用戶重點考核的指標之一，功率因數低于要求值時，將會被嚴厲處罰，高于要求的功率因數時，將會得到獎勵，從某種程度上鼓勵了工業用戶進行治理的積極性。

電能質量問題帶來的危害很多，不同的電能質量具有不同的危害型式，各種電能質量帶來的危害如下：

1.1諧波對電氣設備的危害主要表現

諧波對旋轉電機的主要影響是引起附加損耗，其次是產生機械振動、噪聲和諧波過電壓。諧波是供電變壓器損耗增大，產生較大造音。

交流電網的電壓畸變可能引起常規變流器控制角的觸發脈沖間隔不等，并通過正反饋而放大系統的電壓畸變，使整流器的工作不穩定；而對逆變器則可能發生連續的換相失敗而無法正常工作，甚至損壞換相設備。

1.2無功沖擊將導致如下不佳影響

使供電母線的電壓降落和產生波動，降低了機電設備的運行水平；

當供電點的母線電壓產生波動時，將使得用戶的異步機類負荷轉矩隨之變化，輸入負載的有功功率隨之下降，影響生產和設備出力；

快速的無功沖擊引起母線電壓波動導致閃變，對人眼造成刺激，對電視機、計算機顯示器圖象造成干擾。

1.3負序的影響

造成電力系統繼電保護裝置中負序啟動元件的誤動；造成發電機和工廠異步電動機發熱和振動。

1.4低功率因數將導致如下不佳影響

根據《電力系統電壓和無功電力技術導則》的規定，高壓供電的工業用戶和高壓供電裝有帶負荷調整電壓裝置的電力用戶，功率因數應大于0.9以上，否則，用戶將受到低功率因數罰款，直接影響企業的經濟效益。

低功率因數負載從系統吸收大量無功功率，增加了線損和變壓器的損耗。

由于供電變壓器同時通過有功功率和大量的無功功率，降低了變壓器的供電能力。

2.電能質量標準

電力部門為每個工業用戶接入電網的電能質量指標提出了限制值，工業用戶引起的電能質量各指標不能超過限制值，否則將會被要求治理。電力部門提出的限制值主要參照了由國家技術監督局或國家質量監督檢驗檢疫總局頒布的電能質量系列標準，常用的標準如下：

GB12326－2000電能質量電壓波動和閃變

GB／T14549－1993電能質量公用電網諧波

GB／T12325－2003電能質量供電電壓允許偏差

GB／T15945－1995電能質量電力系統頻率允許偏差

GB／T15543？1995電能質量三相電壓允許不平衡度

電力部門對工業負荷的電能質量考核點在工業負荷接入電網點即公共連接點（PCC）。工業負荷引起的電能質量各項指標均可以直接從電能質量標準中查到。但是諧波電流及電壓閃變指標則需按照標準標明的計算方法按照考核點處的短路容量、協議容量及供電容量進行折算。功率因數也是主要的考核指標之一，一般要求工業負荷公共連接點處的功率因數高于0.9則不會被處罰。

3.電能質量治理方法及TCR型SVC原理簡介

不同類型負荷具有不同電能質量問題，電弧爐引起的電能質量問題主要有電壓波動、閃變、諧波電流、電壓偏差、產生較大的負序電流引起三相電壓不平衡等；精煉爐引起的電能質量問題包括電壓波動和諧波電流；軋機引起的電能質量問題主要有電壓波動、電壓閃變和諧波電流等；電鐵牽引機車引起的電能質量問題主要是諧波電流、較大的負序電流等。低功率因數問題是上述負荷的共性特點。

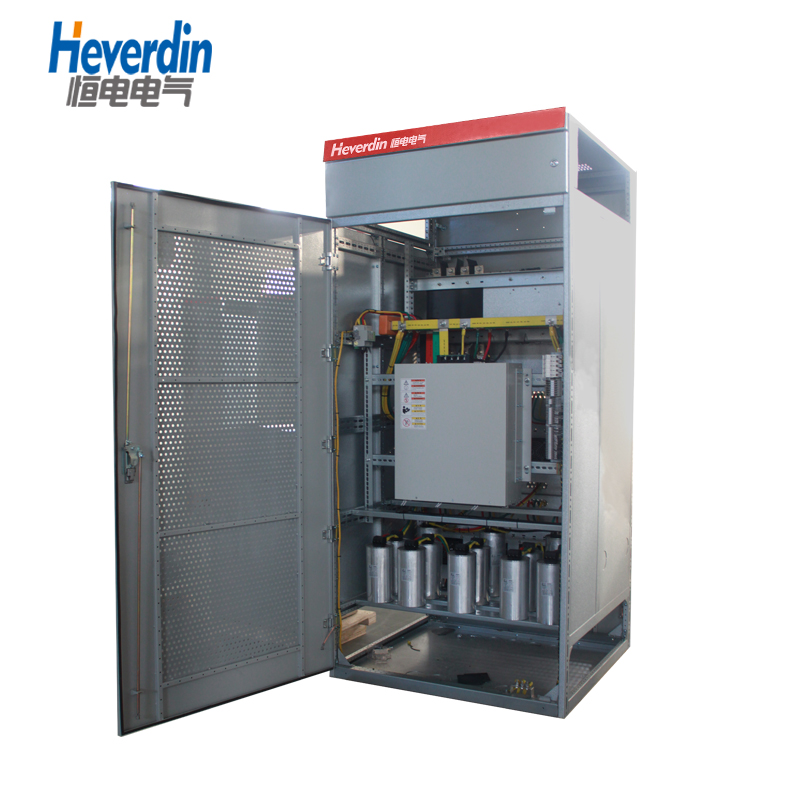

目前，治理電能質量的裝置主要采用靜止型動態無功補償裝置（SVC），SVC能對負荷引起的電能質量問題進行綜合治理。SVC裝置有很多種類，經常使用的幾類裝置在表1中進行了對比。從表中可以看到，治理電能質量問題綜合性能*好的還是采用TCR型SVC裝置。
