隨著化石能源的日益緊缺，我國開始鼓勵推廣節約能源的政策和開發清潔能源的政策。電動汽車因其擁有節能清潔與高效快捷的特點，將成為未來交通工具的重要組成部分。

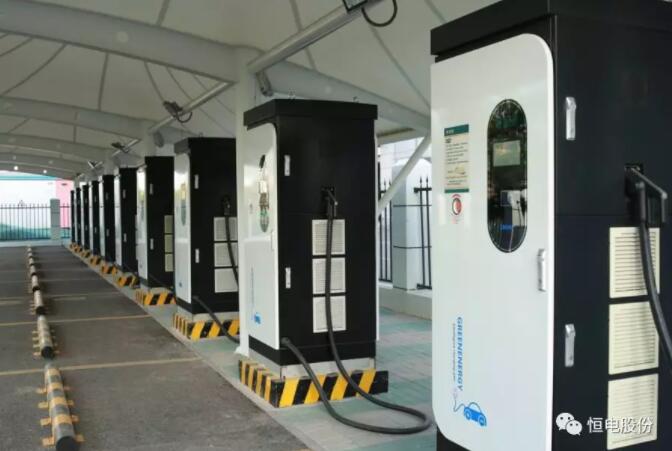

      電動汽車運行時將存儲在充電電池中的化學能轉換成運行所需的機械能。但是充電電池存儲的能量并不能滿足充電汽車長時間運行的需求。所以要大量并廣泛建設電動汽車充電站，尤其在人口聚居地必須建設大型電動汽車充電站。

      電動汽車的充電設備在工作時需要將交流電轉換為直流電。然而在大量的電力電子裝置投入使用時,電網會產生大量的諧波和無功功率。

      這會對電網的穩定運行和設備的安全造成嚴重威脅。因此，提高電能質量、保障電網安全運行成為電動汽車充電站必須要面對并解決的問題。

無功功率補償裝置的發展主要經歷了投切電容、靜止無功補償器（SVC）和靜止無功發生器(SVG)3個階段,隨著大功率開關器件的研制開發和控制技術的進步，更加高效的SVG逐漸受到電力運營部門的青睞。

SVG工作原理

      由于三相電路的功率之和是一定的，任何時刻三相電路的總功率都等于三相電路的總有功功率之和三相電路的無功功率在三相電路之問循環，即等效為三相電路負載和電源之間沒有無功功率相互傳遞。SVG正是將三相各部分統一處理?？紤]到SVG的效率，此處采用常用的電壓型橋式整流電路。

理想的SVG是一個純無功負載，通過控制開關器件的導通和關斷來控制各相電抗器接入電網的數量和方式，該功能類似于三相橋式整流電路，只不過SVG直流側是一個理想的無源負載。

當對基波的無功進行補償時，通過控制開關器件的開關狀態和導通角來實現對SVG開關器件和直流側負載的電壓控制。SVG裝置的核心在于實現精確的控制，即實現滿足負載變化的完全補償。

此次四川成都定制的五臺靜止無功發生器正是應用到充電樁上的項目，Heverdin系列靜止無功發生器(SVG)與傳統的TCR為代表的SVC裝置相比，SVG的調節速度更快，運行范圍寬，而且在采用多重化、多電平等PWM技術措施后大大減少了補償電流中載波頻率諧波的含量。更重要的是，SVG使用的電抗器和電容元件遠比SVC中使用的電抗器和電容元件要小，這將大大縮小裝置的體積。

我公司研發生產的Heverdin系列SVG,實現對用電系統的全面覆蓋，廣泛應用于不同行業和工況，根據用戶的使用電壓等級分成了200V系列、400V系列、600V系列以及高壓系列等系列。如何不知道自己需要多少功率的靜止無功發生器，點擊閱讀【電氣分享】無功補償裝置容量怎么計算？
